600S Triplex klipna pumpa
600S triplex klipna pumpa je klipna pumpa visokog-pritiska pozitivnog pomaka koja koristi tri raspoređena klipa za postizanje unosa tekućine i pražnjenja pod pritiskom. Široko se koristi u lomljenju cementa na naftnim poljima, operacijama acidizacije i transportu hemijskih tečnosti, gde su potrebni visoki protok i stabilan pritisak.
Prednosti proizvoda
Visoka{0}}efikasnost: Opremljen pogonom od 600 KS, pruža visok protok od 12.000 L/min.
Više veličina klipa: dostupno u veličinama klipa od 3″, 3,5″, 4″ i 4,5″ kako bi se zadovoljili različiti zahtjevi protoka i pritiska.
Stabilan protok: Dizajn sa tri-cilindra kontroliše pulsiranje protoka unutar ±5%, osiguravajući glatkiji rad sistema.
Specifikacija proizvoda
|
Model pumpe |
600S triplex pumpa sa klipom |
|
Maksimalna ulazna snaga |
447kW(600hp) |
|
Maksimalno opterećenje klipnjače |
445000N (100000 lbs) |
|
Moždani udar |
152,4 mm (6") |
|
Maksimalni hod |
450rpm |
|
Prijenosni omjer reduktora |
4.61:1 |
|
Dimenzija |
1292×1366×607 mm |
|
Dužina X Širina X Visina |
(50.87"×53.78"×32.28") |
|
Težina |
2155 kg (4751 lb) |
|
Piston Diameter Inches mm |
Hod pumpe (rpm) |
|||||||||
|
50 |
120 |
200 |
300 |
450 |
||||||
|
Displa ement GPM (L/min) |
Pritisak Psi (MPa) |
Displacement GPM (L/min) |
Pritisak Psi (MPa) |
Displacement GPM (L/min) |
Pritisak Psi (MPa) |
Displacement GPM (L/min) |
Pritisak Psi (MPa) |
Diaplacement GPM (L/min) |
Pritisak Psi (MPa) |
|
|
3" (76.2) |
28 (104) |
14141 (97.5) |
66 (250) |
14098 (97.2) |
110 (417) |
8456 (58.3) |
165 (625) |
5642 (38.9) |
248 (938) |
3756 (25.9) |
|
3.5" (88.9) |
37 (142) |
10399 (71.7) |
90 (341) |
10341 (71.3) |
150 (568) |
6208 (42.8) |
225 (851) |
4148 (28.6) |
337 (1277) |
2756 (19) |
|
4" (101.6) |
49 (185) |
7962 (54.9) |
118 (445) |
7919 (54.6) |
196 (741) |
4757 (32.8) |
294 (1112) |
3176 (21.9) |
441 (1668) |
2118 (14.6) |
|
4.5" (114.3) |
62 (235) |
6295 (43.4) |
149 (563) |
6266 (43.2) |
248 (938) |
3756 (25.9) |
372 (1407) |
2509 (17.3) |
558 (2111) |
1668 (11.5) |
Napomena: Parametri se zasnivaju na 100% volumetrijskoj efikasnosti i 90% mehaničkoj efikasnosti.
Tabela prikazuje frekvenciju hoda, hidraulički krajnji pomak na različitim pozicijama zupčanika i pritisak pri punoj snazi vode (100%) za svaki pomak. Ovi podaci su za odabir od strane inženjera i operatera na bušotini. Pumpa radi povremeno pod maksimalnim pritiskom. Kontinuirani rad pri maksimalnom pritisku ne bi trebalo da prelazi 1 sat, a pri 80% maksimalnog pritiska ne bi trebalo da prelazi 3 sata da bi se produžio radni vek.
Glavne komponente
1. Power End sklop 600S Triplex klipne pumpe;
2. Sklop mjenjača 600S Triplex klipna pumpa
3. Hidraulični završni sklop 600S Triplex klipne pumpe
4. Sklop usisne cijevi 600S Triplex klipne pumpe
4.1 600S Triplex klipna pumpa Power End Sklop
Pogon se sastoji od radilice, klipnjača, križne glave, malih klipnjača, ležajeva, kućišta radilice, kućišta križne glave i kutije za punjenje.
4.1.1 Kućište za napajanje
(1) Kućište koristi čeličnu zavarenu konstrukciju i podvrgava se tretmanu-raspuštanja naprezanja.
(2) Poprečne klizne čahure su pričvršćene vijcima radi lakšeg rastavljanja.
(3) Kućište radilice prolazi kroz precizno bušenje.
4.1.2 Radilica
(1) Monolitni dizajn, kovanje od legiranog čelika.
(2) Termički obrađen i poliran.
(3) Podržana četiri teška cilindrična valjkasta ležaja.
4.1.3 Križna glava
Konstrukcija od nodularnog lijeva s punim cilindričnim dizajnom i žljebovima za ulje.
4.1.4 Klipnjača
Precizno obrađeno od livenog čelika visoke{0}}kosti.
4.1.5. Vodilice za križnu glavu
Dizajnirani kao zamjenjivi polu-cilindrični oblici, precizno-obrađeni od legiranog livenog gvožđa.
4.1.6. Pins klipnjača
(1) Od legiranog čelika sa površinskim kaljenjem.
(2) Osiguran u križnoj glavi sa standardnim pričvrsnim prstenovima provrta nakon ugradnje.
(3) Precizno-obrađen nakon termičke obrade.
4.1.7. Shematski dijagram trostruke klipne pumpe 600S
4.2 Sklop mjenjača
Sklop mjenjača se prvenstveno sastoji od: kućišta mjenjača, velikog zupčanika, malog zupčanika, ležajeva, potisne ploče itd.
4.2.1 Stanovanje
(1) Precizno-izvrtanje nakon -termičke obrade zavarenog čelika visoke čvrstoće-.
(2) Dizajn paralelnog{1}}vrata.
4.2.2. Large Gear
(1) Precizno-obrađen od legiranog čelika visoke{2}}vrste.
(2) Case-očvrsle i kaljene površine zuba.
(3) Podržana dva teška-konusna valjkasta ležaja.
4.2.3. Pinion Shaft
(1) Integralna obrada nakon termičke obrade legiranog čelika.
(2) Površine zupčanika karburizirane i kaljene.
(3) Podržana dva teška-konusna valjkasta ležaja.

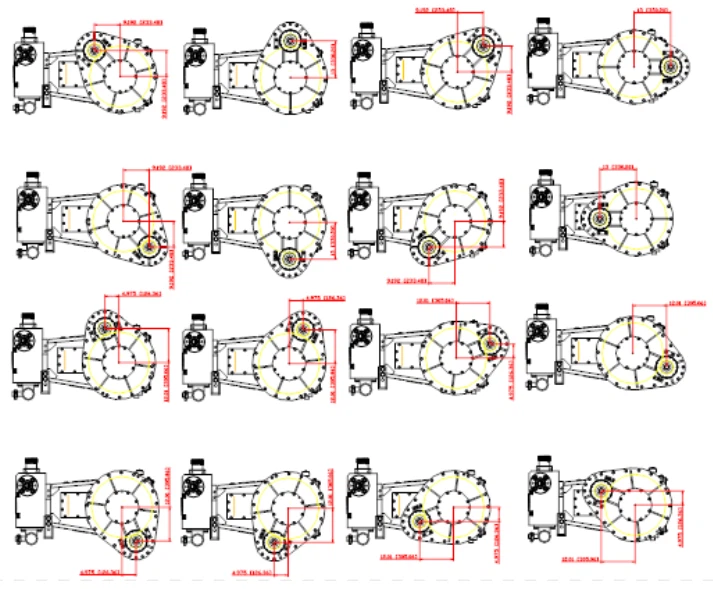

4.2.4 Shema sklopa mjenjača
A. Mjenjač montiran na lijevoj strani 600S Triplex Plunger Pump
B. Mjenjač montiran na desnoj strani 600S Triplex Plunger Pump
Nasumični popis rezervnih dijelova (po klipu) je sljedeći. Brojevi delova mogu varirati u zavisnosti od prečnika klipa, ali količine ostaju iste.
4.4 Hidraulički krajnji sklop 600S trostruke klipne pumpe
Hidraulički kraj se sastoji od tijela glave pumpe, sklopa tijela ventila, klipa, pakiranja, poklopca ventila i drugih komponenti. Kao što je prikazano na slici.
4.4.1 Telo glave pumpe
(1) Tijelo glave pumpe je kovanje od legiranog čelika sa integralnom strukturom.
(2) Podvrgava se termičkoj obradi i ne-testiranju bez razaranja.
4.4.2 Klip
(1) Napravljen od nisko-ugljičnog čelika sa premazom u prahu od legure-otporne na habanje za poboljšanu otpornost na abraziju i koroziju.
(2) Spojen na malu klipnjaču preko stezaljke radi lakšeg rastavljanja.
4.4.3 Sklop ventila 600S Triplex klipne pumpe
(1) Sklopovi usisnog i ispusnog ventila su identični.
(2) Sadrži konusni ventil-vođen aeroprofilom.
(3) Zaptivni prsten ventila je napravljen od poliuretanske gume.
(4) Opruga ventila je cilindrična.
4.4.4. Pakovanje klipa
(1) Precizan{1}}presani sklop zaptivke za pakovanje.
(2) Precizno-obrađeni bronzani zglobni prsten.
(3) Pakovanje sa različitim sastavima odgovara uobičajenim medijima uključujući hlorovodoničnu kiselinu, cement, suspenziju za lomljenje, ugljovodonike, toluen, itd. Radi u širokom rasponu temperatura okoline i fluida.
Spisak rezervnih delova
Nasumični popis rezervnih dijelova (po klipu) je sljedeći. Brojevi delova mogu varirati u zavisnosti od prečnika klipa, ali količine ostaju iste.
|
Stavka |
Ime |
Kol |
Komponenta |
|
1 |
Zaptivni prsten |
3 |
Sklop izduvnog poklopca |
|
2 |
Uljna brtva |
3 |
Zaptivni sklop |
|
3 |
Odstojni prsten |
3 |
Zaptivni sklop |
|
4 |
Glavni prsten pritiska |
3 |
Zaptivni sklop |
|
5 |
Samopodmazujući prvi prsten |
3 |
Zaptivni sklop |
|
6 |
O Ring |
3 |
Zaptivni sklop |
|
7 |
O Ring |
3 |
Zaptivni sklop |
|
8 |
Potporni prsten |
3 |
Zaptivni sklop |
|
9 |
Potporni prsten |
3 |
Zaptivni sklop |
|
10 |
Verne guma |
6 |
Sklop ventila |
|
11 |
Vertex O-prsten |
6 |
Sklop ventila |
|
12 |
Zaptivni prsten |
3 |
Sklop poklopca za inhalaciju |
|
13 |
O-prsten 140*5.3 |
3 |
Usisni razvodnik |
FAQ
P: Koja je cijena 600S Triplex klipne pumpe?
O: Cijena varira ovisno o količini narudžbe i zahtjevima prilagođavanja. Molimo kontaktirajte nas za detaljnu ponudu.
P: Kako mogu uživati u popustima na ovaj proizvod?
O: Nudimo popuste na masovnu kupovinu i obezbjeđujemo dodatne popuste na osnovu-dugoročne saradnje.
P: Nudi li proizvod usluge prilagođavanja?
O: Da, nudimo prilagođavanje na osnovu vaših potreba, uključujući veličinu klipa, materijal tijela pumpe i još mnogo toga.
P: Koje je vrijeme isporuke za prilagođenu proizvodnju?
O: Tipično vrijeme proizvodnje za prilagođavanje je 4-6 sedmica, ovisno o specifičnostima prilagođavanja.
P: Koji je garantni rok za pumpu?
O: Pružamo 1-godišnju garanciju za 600S Triplex klipnu pumpu. Ako se u garantnom roku pojave bilo kakve greške koje nisu ljudske, mi ćemo besplatno popraviti ili zamijeniti dijelove.
